石油天然氣支線管網基礎通信解決方案
在油氣長輸管線項目中，因為管線地域跨度大，一般會使用SDH作為主要通訊方式，管道沿線鋪設光纜，通過分芯和跨站連接形成環網或鏈型組網，承載SCADA、安防監控、電話等業務系統。而對于短距離的支線管網，可以采用工業以太網交換機作為主用光纖鏈路；采用運營商4G網絡或?qū)Ｓ?G網絡接入工業4G路由器，建立4G專線，完成對關鍵業務的恢復保障。
在油氣長輸管線項目中，因為管線地域跨度大，一般會使用SDH作為主要通訊方式，管道沿線鋪設光纜，通過分芯和跨站連接形成環網或鏈型組網，承載SCADA、安防監控、電話等業務系統。

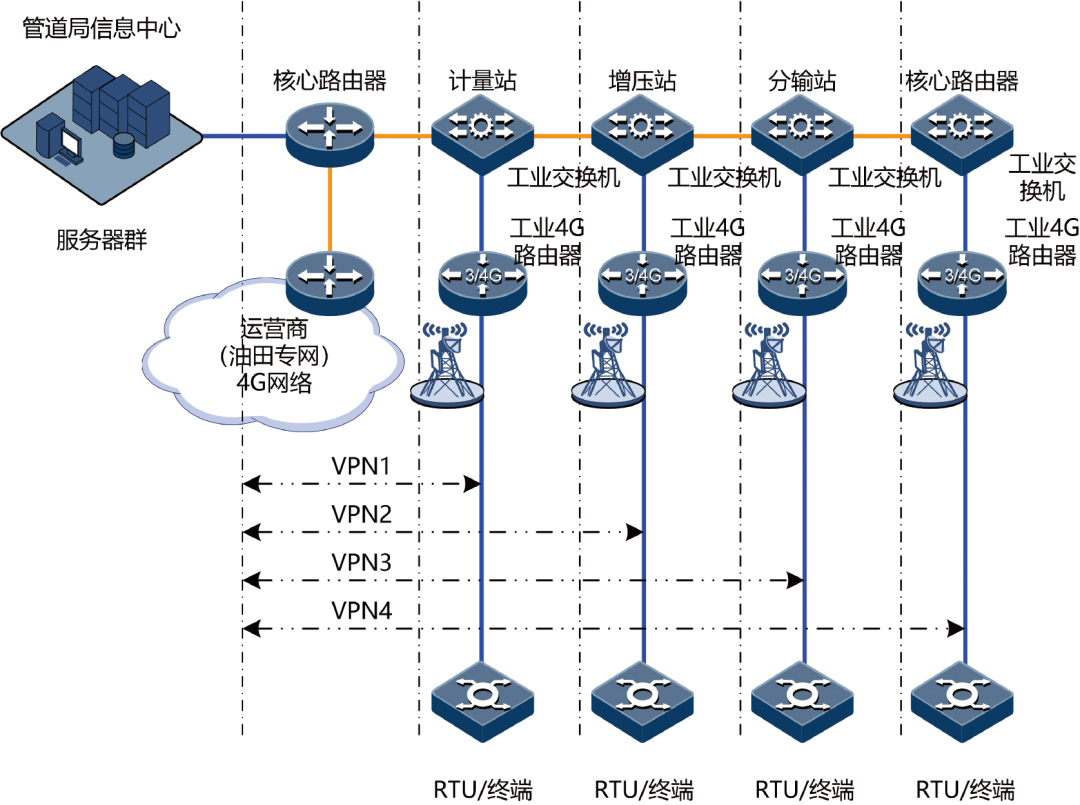

石油天然氣支線管網接入系統網絡拓?fù)涫疽鈭D
在計量站、壓縮機站、分輸站、清管站、閥室等站點部署工業4G路由器，數據采集設備經RTU與工業電視業務一同接入工業4G路由器，工業4G路由器通過WAN口接入工業交換機，組成主用光纖鏈路；工業4G路由器開啟4G無線功能，接入運營商4G網絡或油田現場的4G專網，組成備用4G無線VPN專用；
正常情況下，所有業務通過主用光纖鏈路上傳到管道局信息中心，當主用光纖鏈路中斷后，工業4G路由器自動切換到備用4G鏈路，實現關鍵業務的快速恢復；當檢測到主用光纖鏈路恢復后，工業4G路由器自動切回主用鏈路。
方案優勢
主用光纖鏈路與備用4G鏈路的完美融合，極大的提高了網絡安全性和可靠性。
工業以太網交換機和工業4G 路由器采用工業級設計，滿足工業用戶的需求，具有功耗低、尺寸小、重量輕、EMC 指標嚴格、工作溫度寬泛的特點，便于應用在嚴苛、狹小的工業環境中。
支持DIN 導軌安裝，是工業應用的理想選擇。支持虛擬專用網VPN，支持基于標準IPSec 的VPN 服務，其中支持的加密方式包括DES、3DES、AES，數據驗證方式包括MD5 和SHA-1；支持L2TP 和GRE VPN。
