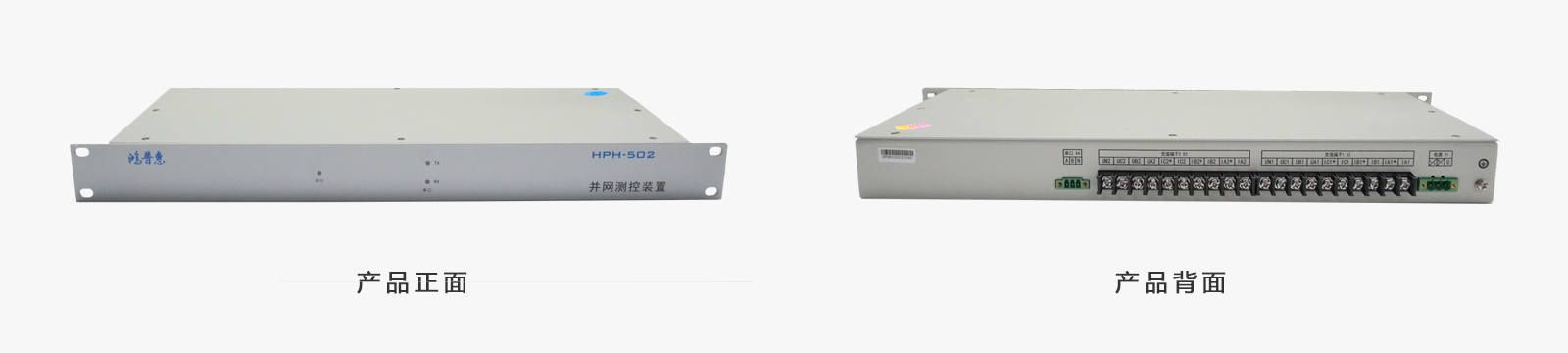

HPH-501/502 高精度測頻測控裝置
● 采用高性能32位MCU+DSP構建，具備很強的數據處理能力以及靈活的通訊能力；
● 裝置采用加強型機箱以及寬溫設計，滿足工業抗震要求，滿足-40℃～85℃的運輸和存儲以及-40℃～70℃的寬溫工作環境要求；
● 高標準電磁兼容性能，密閉機箱設計，滿足裝置下放安裝的苛刻要求；
● 裝置滿足頻率緊急控制需求，采樣率為128點/周，頻率測量精度達到0.001HZ，數據刷新頻率小于等于30ms，通訊響應時間小于10ms（modbus規約）；
● 能躲過單一短路故障引起的瞬時頻率突變。
并網測控裝置基于成熟的智能保護監控裝置平臺開發，專門用于風電、新能源發電頻率電壓采集。
本系列裝置采用了全新的設計理念，所有裝置均建立在一個通用的軟硬件平臺基礎上，各種功能均按模塊化設計，并同時配備功能完善的診斷、調試工具。裝置具有高度的穩定性、靈活性、可維護性以及對不同現場情況的適應性。
額定參數 | |
工作電壓: AC/DC220V 或110V (按訂貨要求) | 交流電壓: 100V或100/ V 3V |
交流電流: 5A或1A (按訂貨要求) | 頻率: 50Hz |
測量表計精度 | |
電流、電壓、線電壓、有功、無功、功率因數: 0.2S 級 | 電能、需量: 0.5S 級 |
頻率:測量準確度不超過+0.001Hz | |
通信端口規范 | |
電RS485端口:屏蔽雙絞線接口 | 電以太網端口: RJ45 接口 |
精確工作范圍 | |
電壓: 0.5V ~ 120V | 電流: 0.05In ~ 1.2In |
頻率: 45 ~ 55Hz (或50 ~ 65Hz,訂貨時注明) | |
通信規約 | |
IEC60870-5-104 | modbus通訊規約 |
訂貨時需提供以下技術參 | |
訂貨數量 | 額定工作電壓(DC220V、 DC110V、 AC220V) |
額定交流電流、交流電壓、系統頻率 | 跳合閘電流 |
功能的特殊要求 | 通信接口方式及通信規約 |
